Kurzanleitung Seite 04b - 05a
In den hier behandelten Textabschnitten geht es insbesondere um das Anzugsdrehmoment des Zylinderkopfs im ZIS-110 sowie die Anzugsreihenfolge, die Hydrostößel sowie Einzelkomponenten der Motorschmierung, wie den Spaltfilter.
Hydrostößel und Spaltfilter
Motor: Anzugsreihenfolge, Anzugsdrehmoment und Schmierung

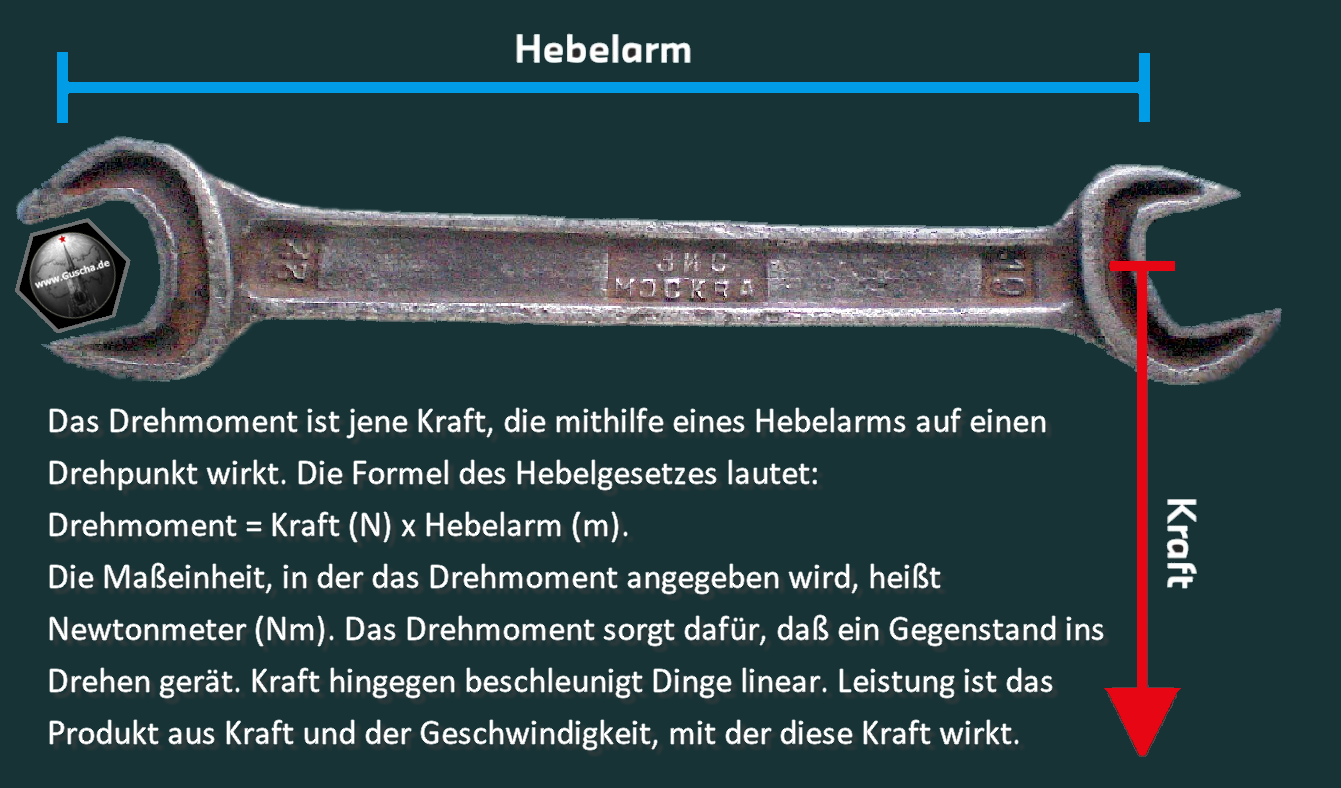

Drehmoment in Kilogrammeter
Das Kilogrammeter (kgm), auch Kilopondmeter (kpm) oder kilogram force meter (kgfm) war eine Maßeinheit für mechanische Arbeit. 1 kgm symbolisierte die Kraft, welche notwendig war, um 1 kg in 1 m Höhe zu heben. Für das Drehmoment ist das Kilogrammeter nicht mehr gebräuchlich und durch die SI-Einheit Newtonmeter ersetzt worden.
1 kgm entspricht 9.80665 Nm oder umgekehrt 1 N·m entspricht 0,10197162 kgm.
Technische Bewertung des Motorschmiersystems
Klassisches Druckumlaufsystem mit Vollstrom‑Grobfilter (ein Plattenfilter mit Abstreifmechanismus zur Kompensation der damals üblichen Ölverschmutzungen) sowie ein Teilstrom‑Feinfilter.
Der Einsatz von wartungsfreien Hydrostößeln im ZIS-110 ist mit der Erfüllung mehrerer technischer Bedingungen verbunden:
Öldruck in Atmosphären
Der Öldruck ist in kg/cm² mit dem Äquivalent “Atmosphäre” (atm) angegeben. Diese Einheit “Atmosphäre” ist historisch so festgelegt worden, daß der Druck von 1 atm so groß ist wie der mittlere, in Höhe des Meeresspiegels herrschende Luftdruck. Die Gleichsetzung von kg/cm² mit atm ist nur über den Daumen richtig. Nimmt man es genau, dann entspricht 1 kg/cm² = 0,968 atm also 1 atm = 1,013 bar.
