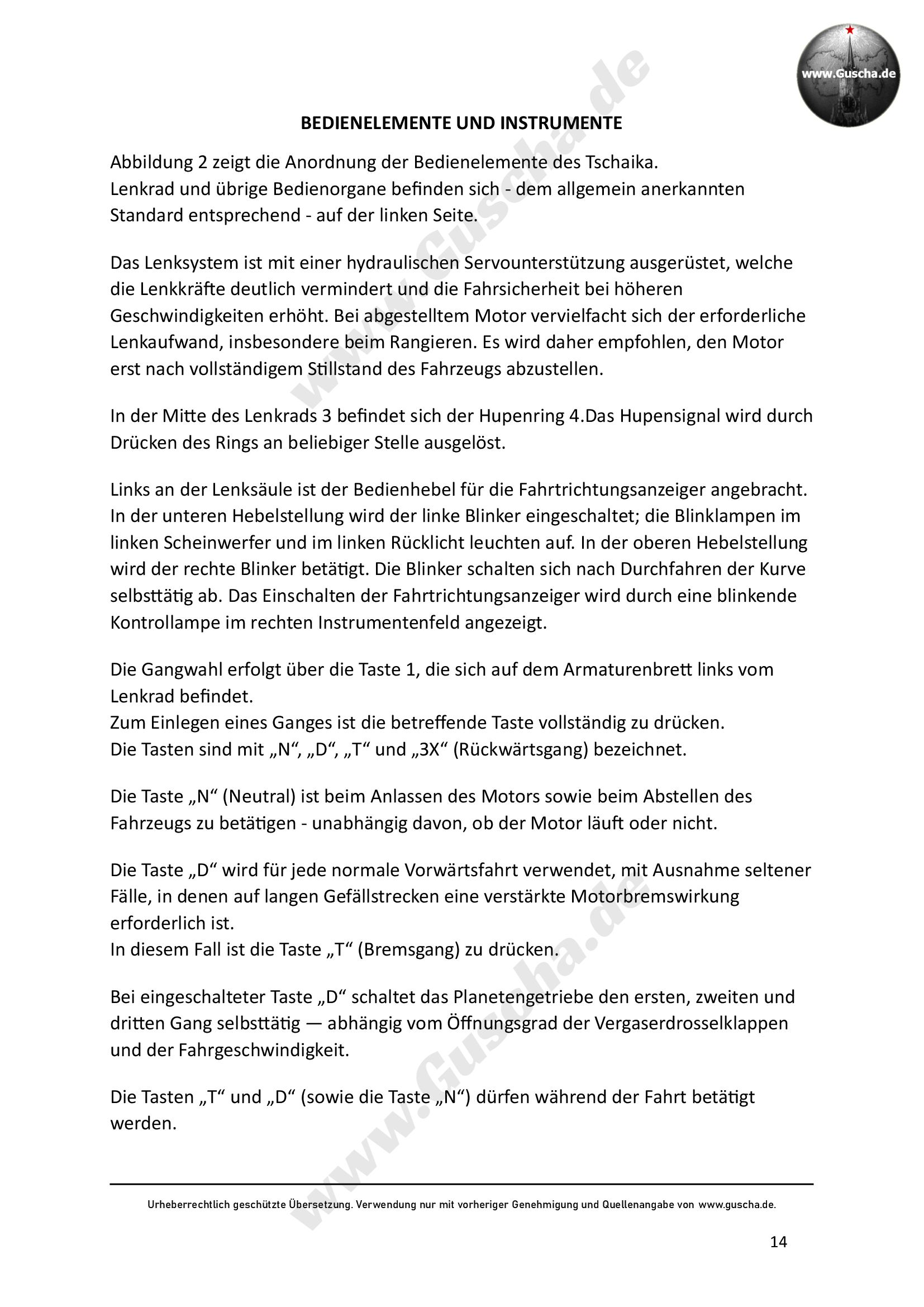

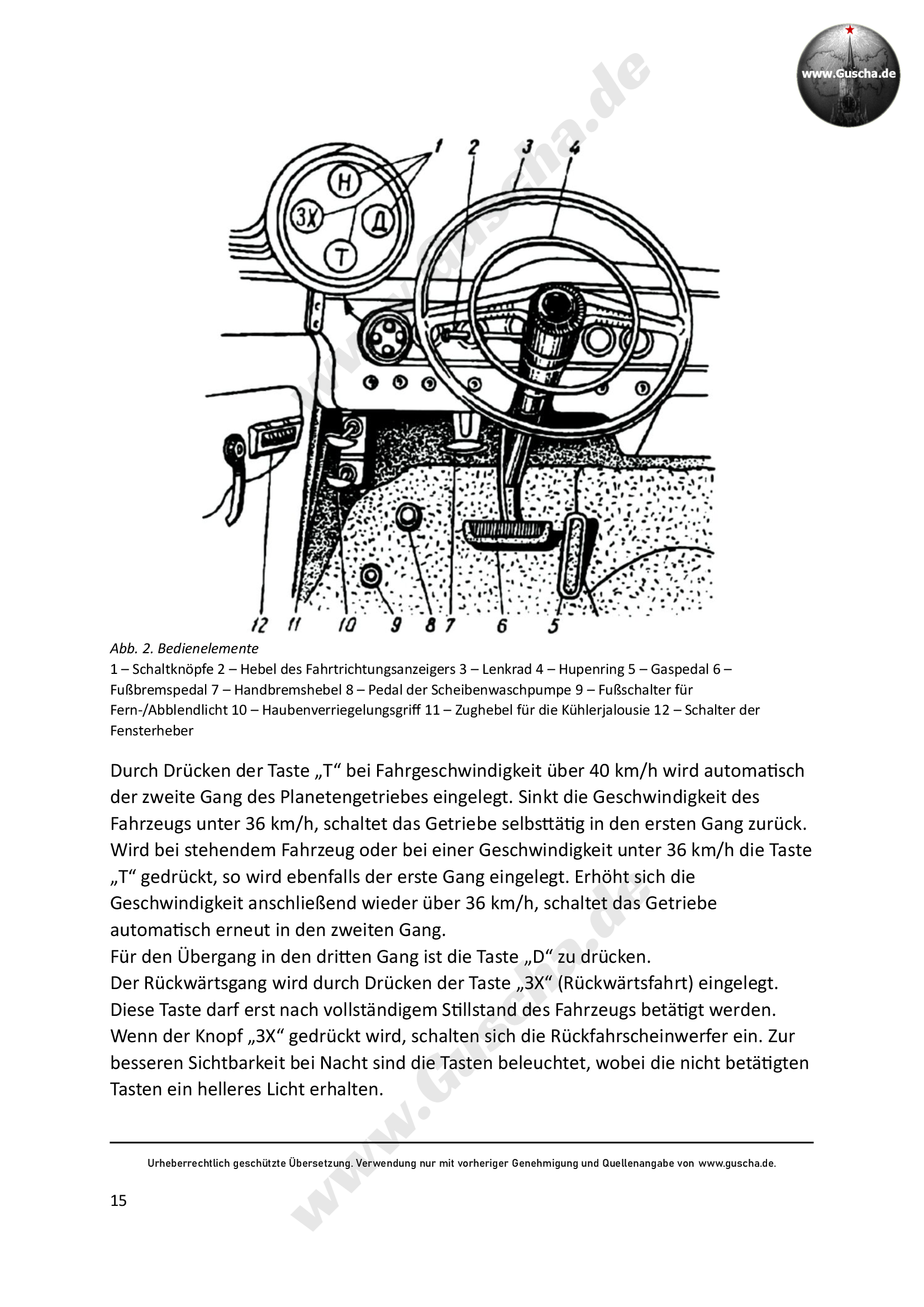

Handbuch Seite 014 - 015

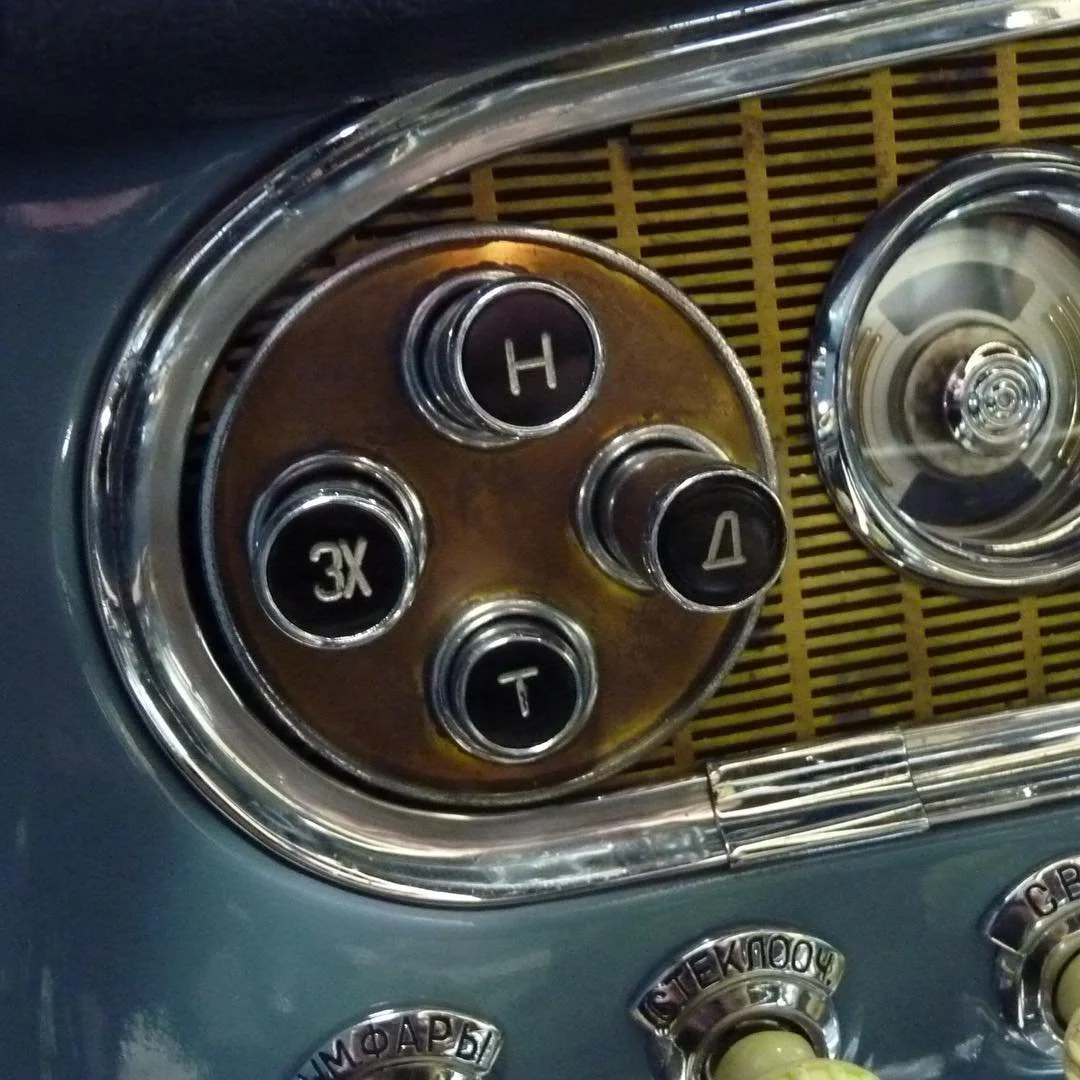

Tastenbetätigte Dreigang-Automatik
Auf den Folgeseiten des Handbuchs des GAZ-13 Tschaika werden die Bedienelemente beschrieben. Im heutigen Beitrag liegt der Fokus auf der Gangwahl durch Drucktasten.
Lichtwellenleiter im Tschaika
Bereits im Jahr 1944 hatten die Ingenieure der Stalinwerke gelernt, sich lichtleitende Kunststoffe für die Signalübertragung im Automobilbau nutzbar zu machen (siehe Link in den weiterführenden Hinweisen). Diese US-Technologie fand auch im GAZ-13 Verwendung.

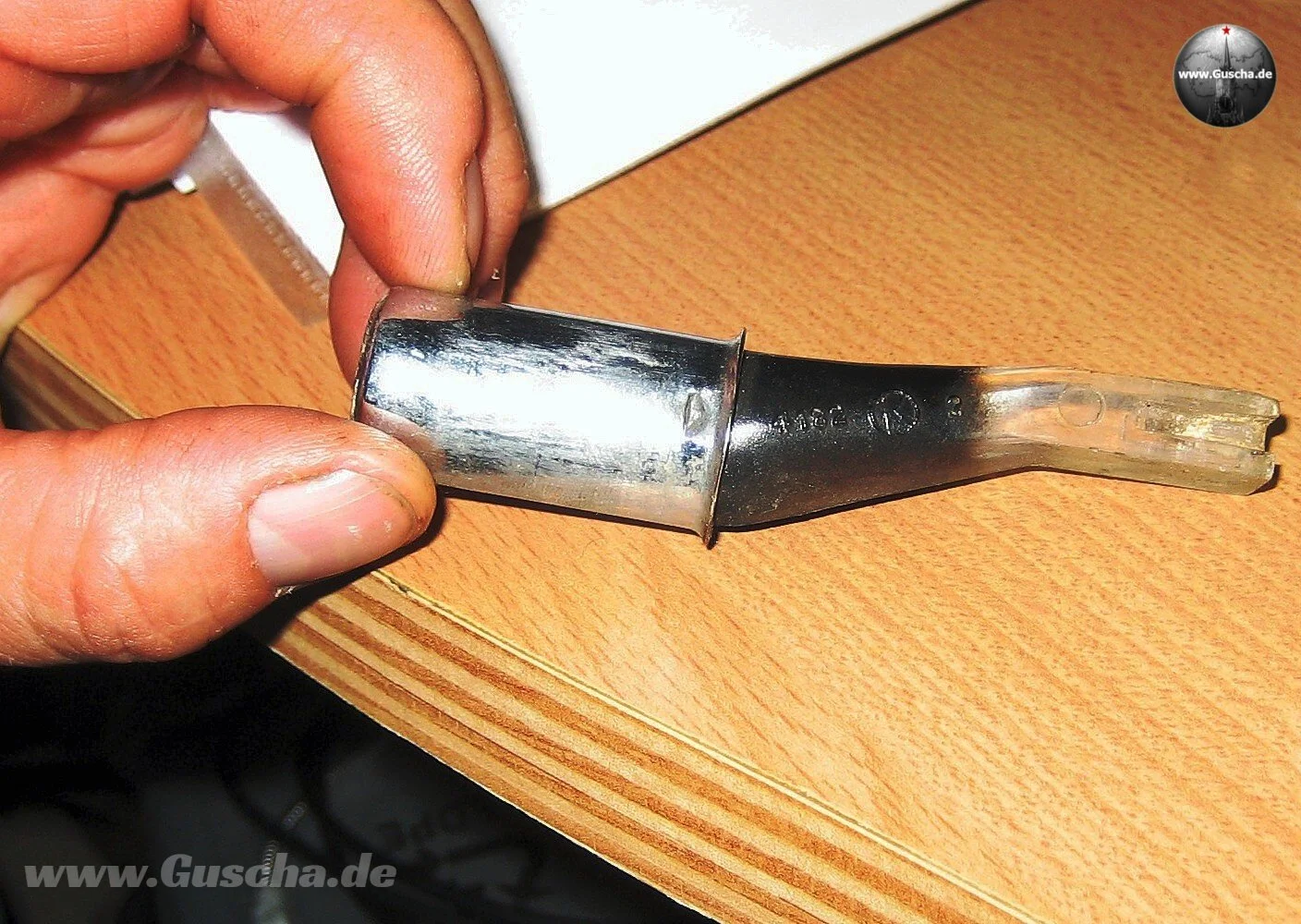

Schalttaste - Lichtwellenleiter aus Kunststoff plus Aluminiumkappe

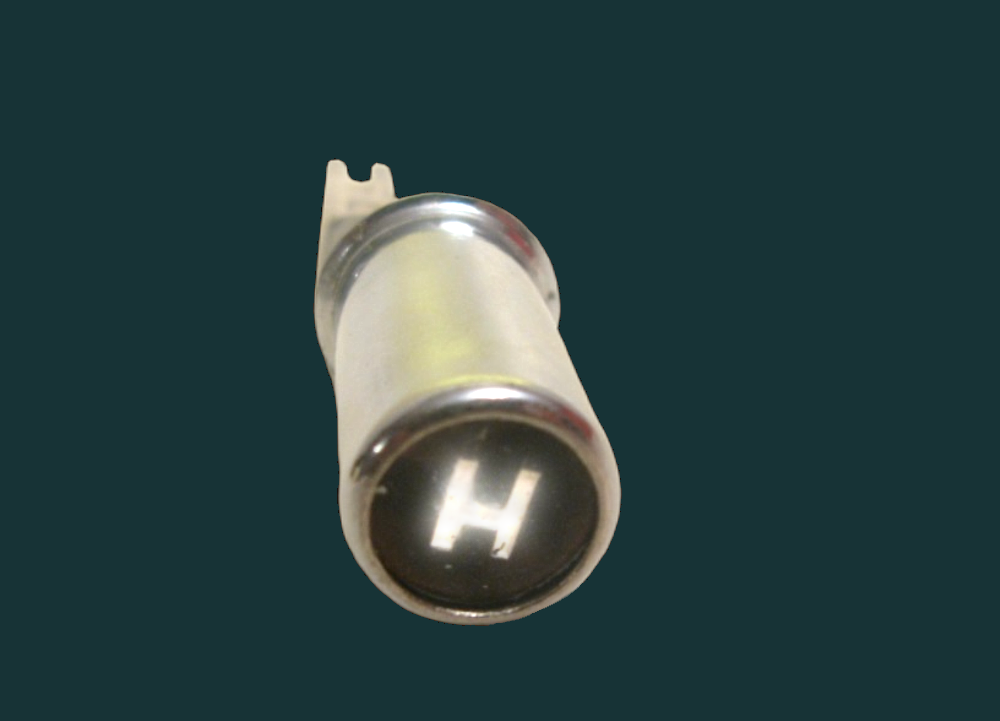

Beleuchtete Schalttaste im Tschaika
Eine Aluminiumkappe verhüllte den darunter befindlichen Lichtwellenleiter. Dieser war teilweise geschwärzt. Nur das untere, transparente Teilstück ließ das Licht einer Glühbirne passieren. Betätigte man eine der vier Tasten, wurde dadurch die Lichteintrittsstelle aus dem beleuchteten Bereich verschoben, so daß die Beleuchtung des frontseitigen Buchstaben erlosch. Gleichzeitig sprang die zuvor gedrückte Taste heraus und wurde beleuchtet, wie auch die übrigen beiden.
Die dahinter befindliche Mechanik besteht aus einem komplexen Verriegelungssystem mit Schaltgabeln und Rastungen sowie Rückstellern mit Zugfedern, um zu verhindern, daß zwei Gänge gleichzeitig eingelegt werden. In einem späteren Beitrag gehen wir näher darauf ein.

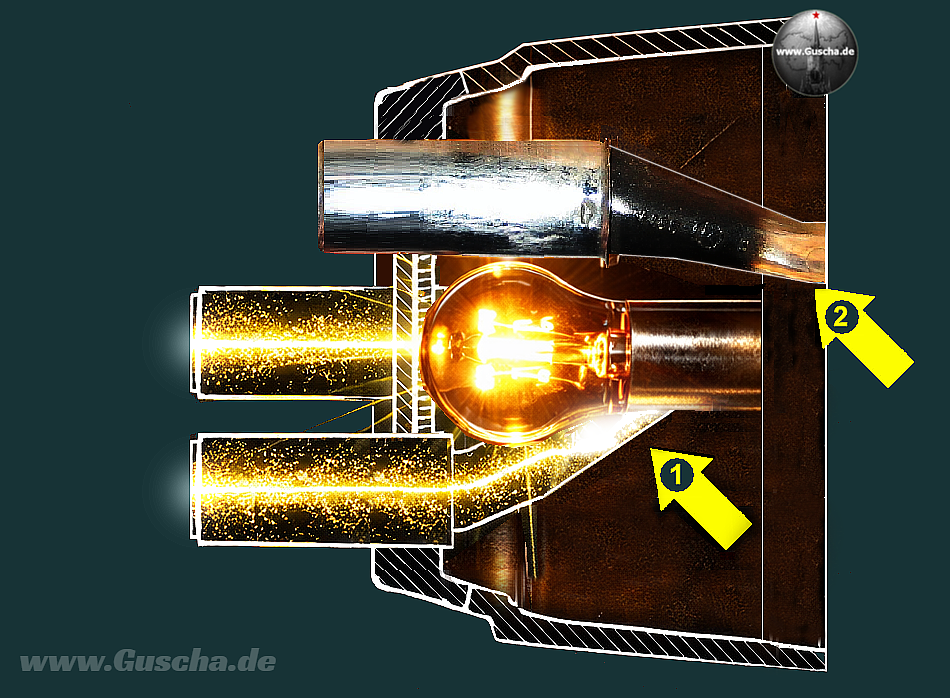

Position der Lichteintrittsstelle
1- im Bereich der Lichtquelle
2- außerhalb des Bereichs der Lichtquelle
